Modelli AF Standard e Plus

Caratteristiche

  • Nuovo design industriale
  • Nuovo piano di lavoro libero da piantoni angolari e calpestabile per intero
  • Dimensioni personalizzate, con scelta del piano di lavoro fino ad un max di mm 4000 x 4000
  • Tensionamento fili: a molla (modello Standard), elettrico (modello Plus)
  • Velocità di spostamento fuori materiale 10000 mm/minuto
  • Macchinario prodotto in Europa con Certificazione CE


Serie Standard

Serie Plus

cm 250 x 250

AF2525S

AF2525P

cm 300 x 300

AF3030S

AF3030P

cm 400 x 400

AF4040S

AF4040P

Funzioni
taglio 3D

non
disponibile

assi indipendenti, 1 piatto rotante
1 tornio, 1 escavatore

2 torni e 2 piatti rotanti supplementari

non
disponibile

accessori
su richiesta

Altezza sistema mm 1840 (Y)

 su richiesta

N. fili di taglio

1

1

Tensionamento
del filo

a molla

motore – assi indipendenti

Arpa multifilo 5 fili
(mm 600)

sistema Add-On
accessorio su richiesta

Arpa multifilo 5 fili
(mm 1200)

sistema Add-On
accessorio su richiesta

Max velocità

10 metri/min.

Garanzia

24 mesi

Di serie
sono compresi

Filo al titanio, centralina,
lettore codice a barre, telecomando

AF2525P



Le dimensioni dei sistemi sopra citati sono indicative e possono essere personalizzate su richiesta. La massima configurazione possibile è  di mm 4000 x 4000 x 1840 h.

A titolo informativo, per meglio far comprendere le varie possibilità, sono stati installati sistemi con le seguenti dimensioni: AF1540S (mm 1500 x 4000); AF4025P (mm 4000 x 2500 multifilo); AF2530P (mm 2500 x 3000) tanto per citarne alcuni.

iXshaper Software

iXshaper è un’applicazione Windows che si installa sul PC per controllare il funzionamento dei nostri sistemi di taglio (tramite USB). È stato creato dal nostro team di programmatori per sfruttare appieno le caratteristiche dei nostri modelli, di conseguenza, non funzionerà con nessun altro sistema similare.

Le sue caratteristiche:

  • aggiornamenti gratuiti illimitati per tutti i clienti MegaPlot
  • estrema facilità d’uso nonostante molte funzionalità
  • richiesta piattaforma PC Windows con porta USB, incluso Windows 10 disponibile in 11 lingue diverse
  • tagli 3D complessi possibili con piatto rotante
  • supporto integrato per HPGL.plt (ad es. CorelDraw), dxf (ad es. AutoCad), RAW 3D (ad es. Rhinoceros 3D), EPS / AI (ad es. Adobe Illustrator), dxf 3D (ad es. AutoCad)
  • simulazione del taglio per verifica errori di progettazione
  • funzione di duplicazione della figura da tagliare
  • software per taglio cornici ad arco
  • arresto automatico in caso di rottura del filo

Lettore codice a barre

  • comodo per il miglioramento del flusso di lavoro e per risparmiare tempo e ridurre gli errori dell’operatore
  • possibilità di salvare il progetto di lavoro  (disegni e parametri di configurazione) in un file pdf con un codice a barre personalizzato
  • stampare il pdf ed eseguire la scansione del codice a barre per riaprire facilmente tutti i disegni e le impostazioni di configurazione ad esso associate
  • gestore di codici a barre integrato con numero illimitato di pdf salvati
  • semplice soluzione “plug’n’play” con supporto iXshaper integrato che non richiede driver speciali
  • necessita di ulteriore porta USB libera sul PC (a parte quella utilizzata per collegare la macchina)
Lettore code bar

Arpa multifilo

Solo per i modelli AF, con l’aggiunta di un semplice accessorio, è possibile trasformare un sistema “mono-filo” con assi indipendenti in un sistema “multifilo” ovvero due distinti sistemi di taglio in uno.

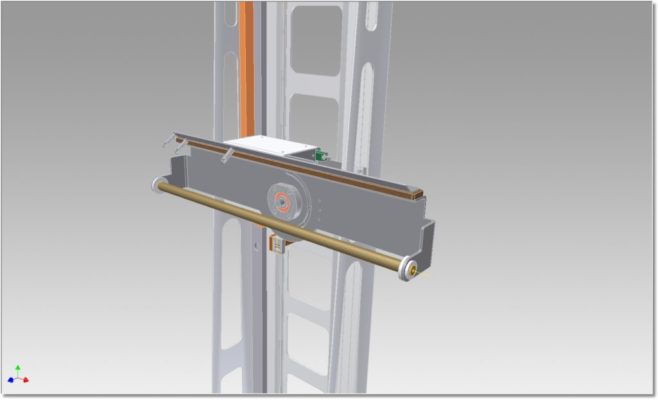

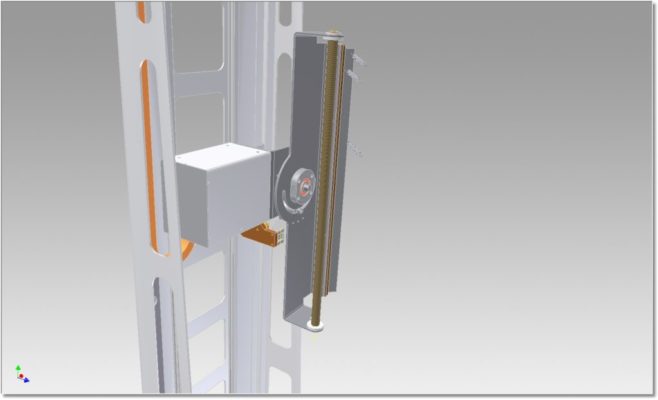

Grazie all’Arpa multifilo MW “add-on” sarà possibile “affettare” un blocco di polistirolo sia in verticale che in orizzontale semplicemente ruotando sul proprio asse l’arpa con i 5 fili.

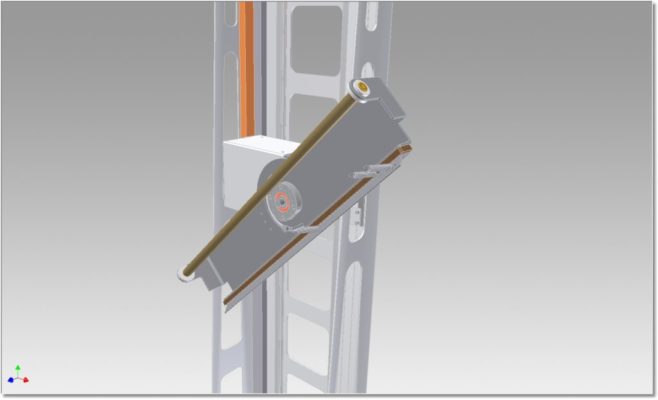

Predisponendo invece l’arpa multifilo in posizione obliqua si potrà ridurre ulteriormente la distanza tra i fili, fino ad ottenere tagli con spessori personalizzati di pochi mm senza dover spostare i fili.

Si è optato di utilizzare il già collaudato sistema multifilo “add-on” rispetto agli altri sistemi di tensionamento (a molla o pneumatico) per evitare di avere degli interassi fissi tra due fili di mm 20 o mm 36, dovuti allo spessore dei tenditori.

Con la soluzione “add-on” si possono eseguire tagli di lastre da diversi cm a pochi mm.

Sono disponibili due tipologie di arpa multifilo: da mm 600 e da mm 1200, la differenza tre le due arpe è la minore o maggiore escursione della distanza tra i fili.

Caratteristiche tecniche

Descrizione

Caratteristiche

Lunghezza filo – taglio utile in larghezza 150 cm
250 cm
300 cm
400 cm

Taglio utile
in lunghezza

150 cm
250 cm
300 cm
400 cm

Altezza

123 cm
184 cm (su richiesta)

Velocità di movimento
fuori materiale
1000 cm/min.
Filo di taglio 1 filo Titanio con tensionamento elettrico
Diametro del filo da mm 0.25 a mm 0.55 in base al modello
X & Y Drives Motori passo a passo e cinghie dentate
Risoluzione software 0.001 mm

Accessori

Fino a 3 Torni (mod. Plus)
Fino a 3 Piatti  Rotanti (mod. Plus)
Escavatore  (mod. Plus)
Assi indipendenti (mod. Plus)
Altezza mm 1840
Arpa multifilo 5 fili (60 cm) (120 cm)

Accessori non disponibili

Doppio filo
Tensione pneumatico del filo
Arpa multifilo sistema Add-On

Alimentazione

230 V, 50Hz, da 500W a 2kW

Computer

Windows XP, Vista, 7,8 o 10

Software

iXshaper, con aggiornamenti illimitati, support per plt, dxf, EPS/AI, RAW 3D

Garanzia

24 mesi

Compreso
nel prezzo

Sistema di taglio con centralina elettronica
Software con aggiornamenti illimitati
Bobina di filo in Titanio da 100gr
Telecomando
Lettore codice a barre
Manuali di montaggio e di funzionamento in lingua italiana
Supporto tecnico telefonico primo anno
Corso di formazione presso nostra sede

Non compreso
nel prezzo

Computer
Programma di grafica tipo Corel Draw
Trasporto,  Installazione, Collaudo
