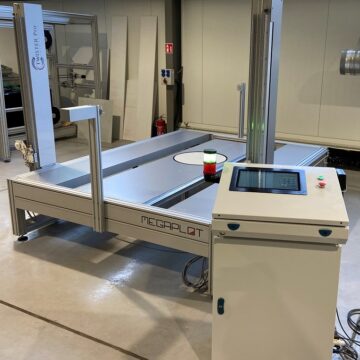

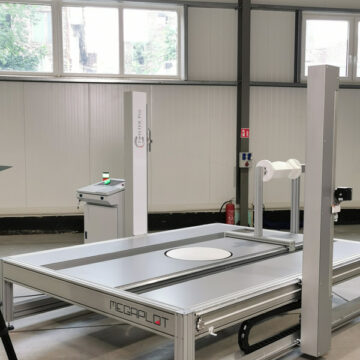

Serie ATW Standard e Pro

Caratteristiche

  • 1 filo di taglio con lunghezza max di 400 cm
  • disponibili con misure e configurazioni multiple
  • velocità di spostamento fuori materiale 5000 mm/minuto
  • diversi tipi tensionamento del filo: a molla, elettronico e pneumatico
  • macchinario prodotto in Europa con certificazione CE

Modelli e configurazioni serie ATW



ATW Standard

ATW Pro

Numero di fili 1 con assi fissi 1 con assi indipendenti
Tensionamento del filo A molla o pneumatico
(ATW 3030, 4040)
Elettrico
Computer con Win 10 touch Si Si
Taglio 2D Si Si
Taglio 3D – Assi indipendenti No Si
Taglio 3D – Piatto rotante No Si (fino a 3 piatti)
Taglio 3D – Tornio orizzontale No Si
Taglio 3D – Barra escavatore No Si

ATW

Area di lavoro modelli ATW Standard e ATW Pro

Modelli custom sono disponibili su richiesta.

Altezza di lavoro per tutti i modelli mm 1220.

Modelli

Larghezza di taglio / Lunghezza filo

Lunghezza macchina

ATW1313 1300 mm 1300 mm
ATW1324 1300 mm 2400 mm
ATW1330 1300 mm 3000 mm
ATW1340 1300 mm 4000 mm

ATW1513 1500 mm 1300 mm
ATW1524 1500 mm 2400 mm
ATW1530 1500 mm 3000 mm
ATW1540 1500 mm 4000 mm

ATW2013 2000 mm 1300 mm
ATW2024 2000 mm 2400 mm
ATW2030 2000 mm 3000 mm
ATW2040 2000 mm 4000 mm

ATW2524 2500 mm 2400 mm
ATW2530 2500 mm 3000 mm
ATW2540 2500 mm 4000 mm

ATW3024 3000 mm 2400 mm
ATW3030 3000 mm 3000 mm
ATW3040 3000 mm 4000 mm

ATW4024 4000 mm 2400 mm
ATW4030 4000 mm 3000 mm
ATW4040 4000 mm 4000 mm



Controllo degli assi indipendenti modello Pro

  • Allungamento del filo fino alla diagonale del sistema controllato da motore
  • Tensione dei cavi e controllo del riscaldamento basati su software avanzato
  • Temperatura e tensione del filo costanti indipendentemente dalla lunghezza del filo
  • Taglio di tutti i tipi di forme coniche
  • Software di supporto con disegni bicolore per taglio con assi indipendenti
  • Disassamento dei carrelli illimitati

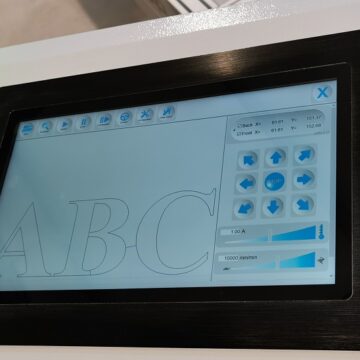

ATW Software

  • completamente nuova interfaccia touch di facile utilizzo
  • aggiornamenti gratuiti illimitati per tutti i clienti megaplot
  • supporto windows 10
  • disponibile in 11 lingue
  • modalità di taglio 3d avanzate
  • supporto per plt, dxf, raw 3d, stl, eps / ai
  • simulazione pre-taglio su schermo
  • auto-collegamento di singole forme
  • caratteristiche di duplicazione e taglio dell’arco
  • continuazione del taglio dopo la rottura del filo
atw_software

Caratteristiche tecniche

DESCRIZIONE

CARATTERISTICHE

Larghezza area di lavoro / Lunghezza del filo

1300 – 4000 mm

Lunghezza di lavoro

1300 – 4000 mm

Altezza 1220 mm
Max velocià di spostamento 5 m/min
Filo di taglio

Filo in Titanio
tensionamento a molla, elettrico o pneumatico
diametro del filo da 0.25 a 0.6 mm

X & Y Drives Motori passo a passo e cinghie cog, guida lineare tonda
Risoluzione software
0.001 mm

Requisiti di alimentazione

115-230V, 50-60Hz, fino a 1 Kw

PC integrato

Pc industriale fanless, windows 10 touch

Software

Comprende : ixshaper con aggiornamenti gratuiti illimitati
Non incluso : software grafico (es. coreldraw, autocad, etc..)

Garanzia

24 mesi sui termini EXW (EX-Works)

Compreso nel prezzo con ogni modello ATW Pro

Struttura macchinario
Centralina elettronica stand-alone con windows 10 pc integrato
Software ixshaper con aggiornamenti gratuiti illimitati
Una bobina da 50 grammi di filo di titanio
Telecomando / palmare
Manuali di montaggio e operativi
Supporto tecnico per tutto l’anno
Formazione gratuita presso nostra sede

Accessori

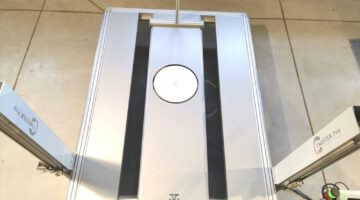

Piatto rotante

  • E’ in grado di tagliare modelli 3D con estensione .RAW o semplicemente file 2D
  • Può tagliare qualsiasi forma simmetrica o irregolare
  • Modalità di taglio completamente automatica
  • Esegue tagli sia con filo rettilineo che con filo rigido pre-formato abbinato con asta escavatore
  • Supporto per PLT, DXF, EPS / AI, RAW 3D, STL E DXF 3D
  • Meccanica di movimento precisa
  • Facile da usare con possibilità illimitate di tagli

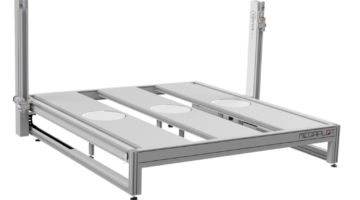

  • Nello stesso sistema di taglio è possibile installare fino a 3 piatti rotanti

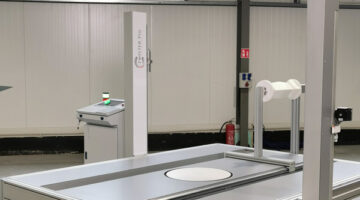

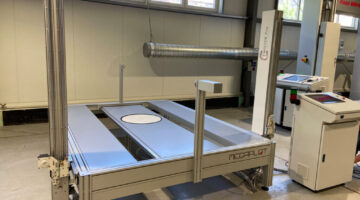

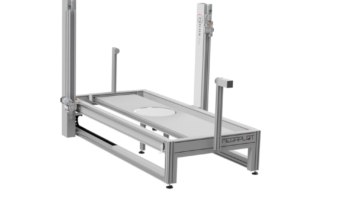

Tornio

  • Perfetto per colonne e balaustre
  • Facile da usare con possibilità illimitate di tagli
  • Esegue tagli sia con filo rettilineo che con filo rigido pre-formato abbinato con asta escavatore

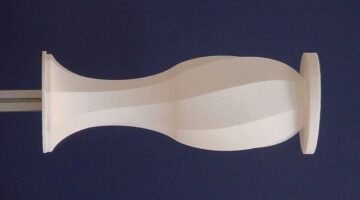

  • In grado di eseguire tagli creativi dritti e tagli elicoidali
  • Abbinato all’escavatore può effettuare scanalature, filettature e altri tagli di fantasia
  • Meccanica di movimento precisa
  • Modalità di taglio completamente automatica

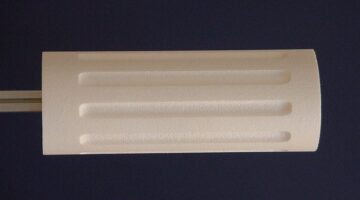

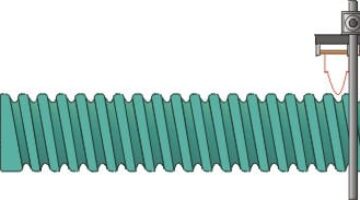

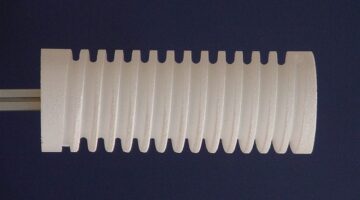

Barra Escavatore

  • Sostituisce temporaneamente il filo rettilineo per produrre forme particolari con filo rigido
  • Funziona sia con piatto rotante che con tornio
  • Permette di effettuare scanalature, filettature e altri tagli simili
  • Utilizza filo rigido sagomabile spessore 1 mm (riutilizzabile)
  • Lunghezza massima del filo rigido sagomato 50 cm
  • Accessorio facile da installa e e da rimuovere

Telecomando / Palmare cablato con display

  • Comoda panoramica dei parametri correnti della macchina
  • Lettura della posizione del filo
  • Lettura dei parametri di potenza e temperatura del filo
  • Tensione del filo
  • Stato di fine corsa
  • Regolazione veloce dei parametri durante il taglio: aumenta e riduce la temperatura del filo, aumenta e riduce la velocità di taglio, funzione start, stop, continua taglio
  • Controllo manuale del movimento della macchia su tutti gli assi
