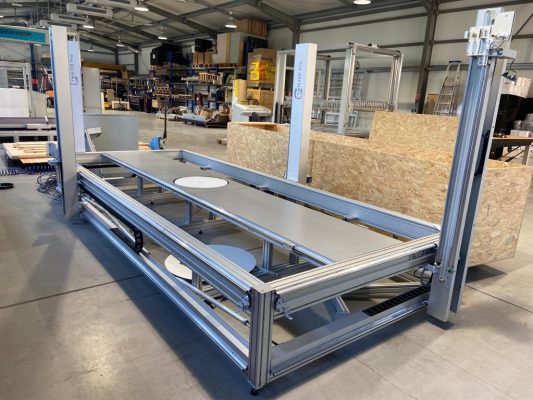

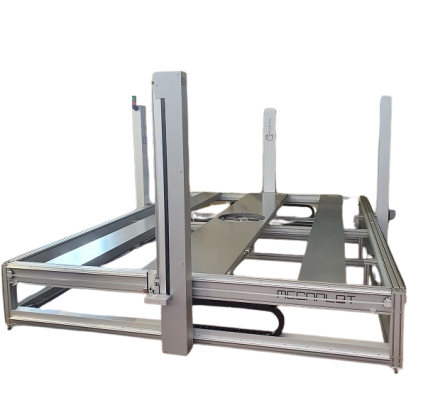

ACS

Caratteristiche

  • 1 o più fili di taglio con lunghezza massima di mm 4000
  • disponibili con misure e configurazioni differenti. La configurazione standard, con assi fissi (AT/AT) non viene mai richiesta. La configurazione comune (AX/AX) è quella di avere monofilo con assi indipendenti sia sulla lunghezza che sulla larghezza. Le configurazioni più richieste sono (AX/AM) ovvero un monofilo assi indipendenti  sulla lunghezza mm 4000 e arpa multifilo con 10 fili sulla larghezza.
  • velocità di spostamento fuori material 5000 mm/minuto
  • diversi tipi di tensionamento del filo a secondo della tecnologia utilizzata: a molla o pneumatico (AT) oppure elettrico (AX)
  • macchinario prodotto in Europa con certificazione CE

Filo

ACS
Piccola

ACS
Media

ACS
Grande

ACS
Extra

130 cm

ACS13S

ACS13M

ACS13L

ACS13XL

150 cm

ACS15S

ACS15M

ACS15L

ACS15XL

250 cm

ACS25S

ACS25M

ACS25L

ACS25XL

300 cm

ACS30S

ACS30M

ACS30L

ACS30XL

400 cm

ACS40S

ACS40M

ACS40L

ACS40XL

iXshaper Software

iXshaper è un’applicazione Windows che si installa sul PC per controllare il funzionamento dei nostri sistemi di taglio (tramite USB). È stato creato dal nostro team di programmatori per sfruttare appieno le caratteristiche dei nostri modelli, di conseguenza, non funzionerà con nessun altro sistema similare.

Le sue caratteristiche:

  • aggiornamenti gratuiti illimitati per tutti i clienti MegaPlot
  • estrema facilità d’uso nonostante molte funzionalità
  • richiesta piattaforma PC Windows con porta USB, incluso Windows 10 disponibile in 11 lingue diverse
  • tagli 3D complessi possibili con piatto rotante
  • supporto integrato per HPGL.plt (ad es. CorelDraw), dxf (ad es. AutoCad), RAW 3D (ad es. Rhinoceros 3D), EPS / AI (ad es. Adobe Illustrator), dxf 3D (ad es. AutoCad)
  • simulazione del taglio per verifica errori di progettazione
  • funzione di duplicazione della figura da tagliare
  • software per taglio cornici ad arco
  • arresto automatico in caso di rottura del filo

Accessori disponibili:

  • Tornio
  • Piatto rotante
  • Barra escavatore
  • Assi indipendenti
  • Tensionamento pneumatico (AT mm 2500, 3000, 4000)
  • Telecomando (AT, AM)
  • Filo in titanio (AT)

Caratteristiche tecniche

Descrizione

Caratteristiche

Lunghezza filo – Larghezza 130 cm (ACS13)
150 cm (ACS15)
250 cm (ACS25)
300 cm (ACS30)
400 cm (ACS40)

Lunghezza

130 cm (piccola)
240 cm (media)
305 cm (grande)
400 cm (extra)

Altezza 129 cm
Velocità di movimento fuori materiale 500 cm/min.
Fili di taglio 2 fili in Titanio con tensionamento a molla,
elettrico o pneumatico
Diametro del filo da mm 0.25 a mm 0.60
in base al modello
X & Y Drives Motori passo a passo e cinghie dentate
Risoluzione software 0.001 mm
Accessori

Tornio
Piatto rotante
Barra escavatore
Telecomando (AT, AM)

Accessori non disponibili

Lettore codice a barre

Alimentazione

230 V, 50Hz, da 500W a 1kW

Computer

Windows XP, Vista, 7,8 o 10

Software

iXshaper, con aggiornamenti illimitati,
support per plt, dxf, EPS/AI, RAW 3D

Garanzia

24 mesi

Compreso nel prezzo

Sistema di taglio con 2 centraline elettroniche
Software con aggiornamenti illimitati
2 Bobine di filo da 100gr.
Manuali di montaggio e di funzionamento in lingua italiana
Supporto tecnico primo anno
Corso di formazione presso nostra sede
Telecomando per predisposizione assi indipendenti

Non compreso nel prezzo

Computer
Programma di grafica tipo Corel Draw
Trasporto,  Installazione, Collaudo
