Serie AM – Multifilo

Caratteristiche

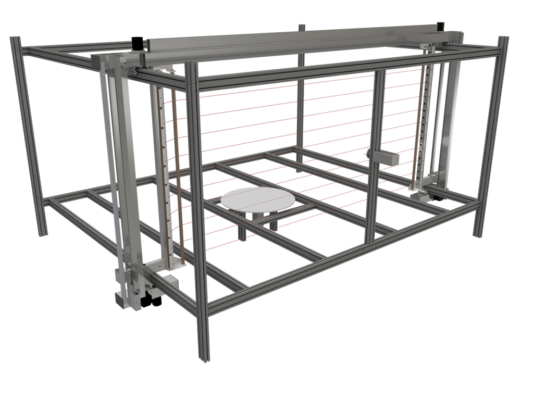

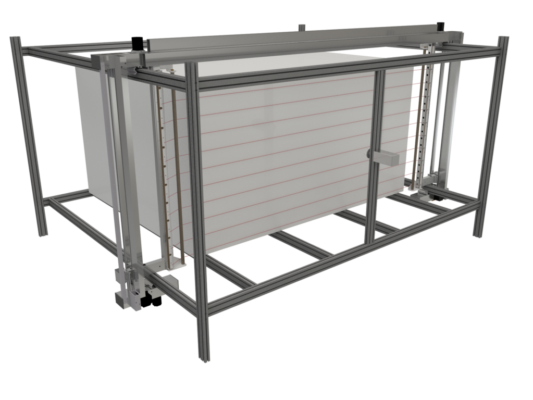

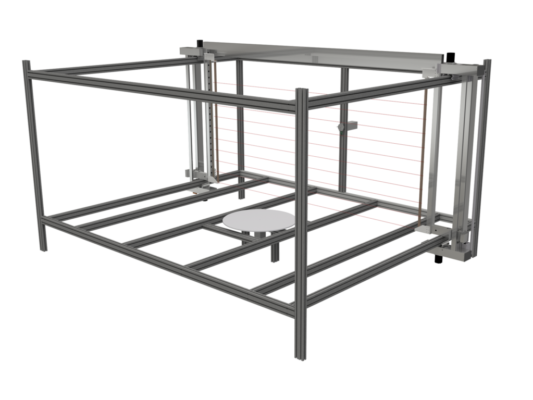

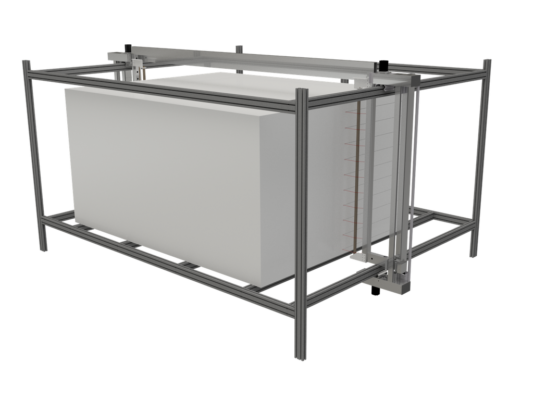

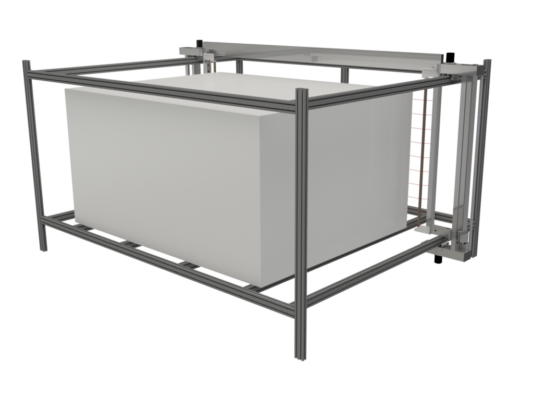

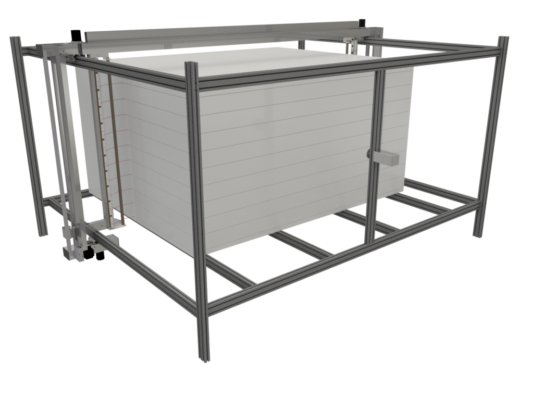

  • arpa multifilo fino a 10 fili orizzontali
  • disponibile variante fino 20 fili orizzontali
  • tensionamento fili: a molla (standard), barra filettata (ADD-ON), tensionamento pneumatico
  • modelli fino a mm 1500 di larghezza tensionamento dei fili a molla o a barra filettata
  • modelli con larghezza mm 2500, tensionamento a molla, barra filettata o a richiesta tensionamento pneumatico
  • modelli con larghezza mm 3000 tensionamento pneumatico compreso
  • velocità di spostamento fuori materiale 3000 mm/minuto
  • il tensionamento pneumatico richiede un compressore (non incluso)
  • l’opzione barra filettata (ADD-ON) consente il posizionamento preciso del filo con incrementi di 1 mm
  • distanza minima tra due fili con tensionamento a molla mm 20
  • distanza minima tra due fili con tensionamento pneumatico mm 36
  • macchinario prodotto in Europa con Certificazione CE
Filo AM Piccola AM Media AM Grande
130 cm AM13S AM13M AM13L
150 cm AM15S AM15M AM15L
250 cm AM25S AM25M AM25L
300 cm AM30S AM30M AM30L

iXshaper Software

iXshaper è un’applicazione Windows che si installa sul PC per controllare il funzionamento dei nostri sistemi di taglio (tramite USB). È stato creato dal nostro team di programmatori per sfruttare appieno le caratteristiche dei nostri modelli, di conseguenza, non funzionerà con nessun altro sistema similare.

Le sue caratteristiche:

  • aggiornamenti gratuiti illimitati per tutti i clienti MegaPlot
  • estrema facilità d’uso nonostante molte funzionalità
  • richiesta piattaforma PC Windows con porta USB, incluso Windows 10 disponibile in 11 lingue diverse
  • tagli 3D complessi possibili con piatto rotante
  • supporto integrato per HPGL.plt (ad es. CorelDraw), dxf (ad es. AutoCad), RAW 3D (ad es. Rhinoceros 3D), EPS / AI (ad es. Adobe Illustrator), dxf 3D (ad es. AutoCad)
  • simulazione del taglio per verifica errori di progettazione
  • funzione di duplicazione della figura da tagliare
  • software per taglio cornici ad arco
  • arresto automatico in caso di rottura del filo

Barra filettata – sistema Add-On

I modelli multifilo a secondo delle loro dimensioni, offrono due tipologie di tensionamento dei fili: a molla per larghezze fino a mm 2500 e tensionamento pneumatico per larghezze superiori. Per motivi tecnici, queste due tipologie di tensionamento, richiedono distante minime fisse tra due fili, (20 mm con molla), (36 mm con pneumatico). Per ovviare a questo, è stato studiato un nuovo sistema di posizionamento dei fili, denominato “Add-On”, che consente di ottenere una distanza minima tra due fili di 1 mm.

Chi è interessato a questa caratteristica, deve fare richiesta al momento dell’ordine del sistema di taglio. Non è possible effettuare tale modifica in un secondo tempo.

Accessori disponibili per i modelli AM Multifilo:

  • Tornio
  • Piatto rotante (con software 3d)
  • Barra escavatore
  • Tensionamento pneumatico dei fili
  • Telecomando
  • Sistema ADD-ON

Caratteristiche tecniche

Descrizione

Caratteristiche

Lunghezza fili

130 cm (AM13)
150 cm (AM15)
250 cm (AM25)
300 cm (AM30)

Lunghezza

130 cm (Piccola)
240 cm (Media)
305 cm (Grande)

Altezza 129 cm
Velocità di movimento fuori materiale 300 cm/min.
Filo di taglio

Arpa fino 10 fili
Diametro del filo da mm 0.25 a mm 0.60
in base al modello

X & Y Drives Motori passo a passo e cinghie dentate
Risoluzione software
0.001 mm

Accessori

Tornio
Piatto Rotante
Escavatore
Tensionamento Pneumatico dei fili
Telecomando
Sistema Add-On

Accessori non disponibili

Lettore Codice a Barre

Alimentazione

230 V, 50Hz, da 500W a 1kW

Computer

Windows XP, Vista, 7, 8 o 10

Software

iX-Shaper, con aggiornamenti illimitati, support per plt, dxf, EPS/AI, RAW 3D

Garanzia

24 mesi

Compreso nel prezzo

Sistema di taglio con centralina elettronica
Software con aggiornamenti illimitati
Bobina di filo di 100gr.
Manuali di montaggio e di funzionamento
in lingua italiana
Supporto tecnico telefonico primo anno
Corso di formazione presso nostra sede

Non compreso nel prezzo

Computer
Programma di grafica tipo Corel Draw
Trasporto,  Installazione, Collaudo
